В реанимации возле пациента одновременно используется несколько видов оборудования, которому необходимы медицинские газы, электропитание и другие подключения. Если точки доступа расположены неудобно или их количество не соответствует фактической нагрузке, персоналу приходится использовать дополнительные соединения, а рабочая зона быстро оказывается перегруженной кабелями и шлангами. Поэтому комплектацию настенной медицинской консоли важно рассматривать не отдельно, а вместе с оснащением конкретного реанимационного места и инженерной инфраструктурой помещения.

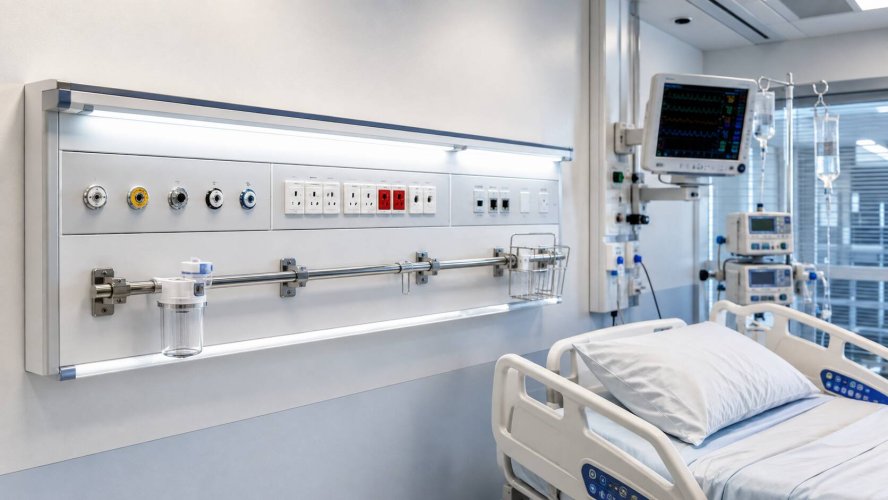

Настенная консоль в реанимационном помещении служит частью организованного рабочего места возле койки. Через нее могут быть доступны газовые точки, электрические розетки, информационные интерфейсы, освещение и другие предусмотренные проектом элементы. При этом сама по себе консоль не определяет, какие коммуникации должны присутствовать: ее конфигурация формируется исходя из назначения помещения и перечня оборудования, которое планируется использовать.
Для реанимационного места особенно важно сопоставить инженерную часть с реальным оснащением. Одни аппараты требуют только электропитания, другим необходимы подключения к системе медицинского газоснабжения, третьи дополнительно используют информационные или сигнальные линии. Если сначала выбрать стандартную конфигурацию консоли, а затем подстраивать под нее оборудование, можно получить недостаток точек подключения или, наоборот, набор элементов, которые фактически не будут использоваться.
Поэтому проектирование лучше начинать с анализа рабочего места: какие устройства предполагается размещать возле пациента, какие коммуникации нужны каждому из них и как персонал будет получать к ним доступ в процессе работы.
Одна из основных функций консолей для реанимации — обеспечить доступ к предусмотренным проектом медицинским газам и вакууму непосредственно в рабочей зоне. Конкретный перечень нельзя считать универсальным даже для помещений одного типа.
В зависимости от проекта могут предусматриваться точки для:
Количество точек также определяется не названием отделения, а расчетной потребностью. Например, если возле одной койки предполагается одновременная работа нескольких устройств, использующих одну и ту же инженерную систему, это необходимо учитывать еще на стадии комплектации.
Газовые розетки настенной консоли являются конечными точками более крупной системы. За ними находятся трубопроводы и остальная инфраструктура медицинского газоснабжения. Поэтому изменить перечень газов после монтажа значительно сложнее, чем просто заменить внешний модуль консоли. Конфигурацию оборудования необходимо согласовывать с проектом системы медицинских газов и фактической схемой подключения помещения.
При реконструкции действующего отделения дополнительно оценивают существующие трубопроводы и возможность подключения нового оборудования к имеющейся инфраструктуре. Замена только корпуса или лицевых элементов консоли не решает задачу, если инженерная система не рассчитана на требуемую конфигурацию.
Количество электрических розеток — еще один параметр, который нельзя определять приблизительно. Реанимационное место может включать несколько единиц оборудования, работающих одновременно. При этом необходимо учитывать не только основные устройства, но и дополнительную аппаратуру, которую периодически подключает персонал.
Практический подход заключается в составлении перечня оборудования с указанием требуемых подключений. Такой список позволяет увидеть реальную нагрузку и определить, какие точки должны быть постоянно доступны.
Отдельного внимания требуют слаботочные и информационные подключения. Их наличие зависит от применяемого оборудования и принятой в учреждении инфраструктуры. Это могут быть различные информационные интерфейсы, линии передачи данных или другие разъемы, предусмотренные проектом.
Не следует устанавливать дополнительные порты только «на будущее» без понимания их назначения. Разные системы используют разные типы подключений, поэтому резервирование имеет смысл тогда, когда известно, какое оборудование или какая инфраструктура может появиться при последующей модернизации.
При проектировании также важно разделять силовые и информационные коммуникации в соответствии с техническими решениями конкретного проекта. Конструкция консоли должна позволять разместить необходимые элементы так, чтобы они оставались доступными для эксплуатации и обслуживания.
Количество розеток и газовых точек — только часть задачи. Даже достаточная по составу настенная медицинская консоль может оказаться неудобной, если элементы расположены без учета того, где будет находиться оборудование.
Перед определением компоновки следует понимать расположение койки, мониторов, стоек, аппаратов и других устройств. Важно предусмотреть, с какой стороны к пациенту подходит персонал и какие подключения должны оставаться свободно доступными.
Например, если газовые точки перекрываются корпусом установленного прибора или для подключения электрического кабеля приходится заводить его через другую часть рабочей зоны, формально предусмотренная розетка не обеспечивает удобного подключения.
Компоновку можно условно разделить на несколько функциональных зон. В одной располагаются газовые розетки, в другой — электрические подключения, отдельно предусматриваются информационные интерфейсы и дополнительные элементы. Точная схема зависит от конструкции консоли и проекта, но принцип остается общим: коммуникации следует размещать с учетом маршрутов шлангов и кабелей и расположения подключаемой аппаратуры.
При этом стремление поместить максимальное количество элементов на ограниченном участке не всегда оправдано. Слишком плотная компоновка затрудняет доступ и может привести к тому, что соседние разъемы будет неудобно использовать одновременно.
Техническое задание на консоли для реанимации лучше формировать после того, как определено оснащение каждого рабочего места. Одного указания длины изделия и количества газовых розеток недостаточно.
В исходных данных целесообразно зафиксировать:
Такая детализация помогает проектировщику и производителю понимать не только количество компонентов, но и логику будущей рабочей зоны.
Если объект находится на стадии реконструкции, к техническому заданию необходимо подходить особенно внимательно. Существующие помещения могут накладывать ограничения по трассировке трубопроводов, размещению инженерных сетей и монтажу самой конструкции. В результате решение, подходящее для нового корпуса больницы, может оказаться неприменимым без доработки в уже эксплуатируемом отделении.
При подготовке проекта также важно согласовать консоль с другими разделами оснащения помещения. Она не должна рассматриваться как автономное изделие, которое устанавливается после завершения всех инженерных работ.
Одна из распространенных ошибок — выбор оборудования только по типовой спецификации. Готовая конфигурация может использоваться как отправная точка, но ее необходимо сопоставить с задачами конкретного реанимационного места.
Вторая проблема — учет только количества подключений без анализа их расположения. На чертеже может быть достаточно розеток, но после установки мониторов и другого оборудования часть из них окажется неудобной для постоянного использования.
Еще одна ошибка связана с резервом. Иногда число электрических или газовых точек увеличивают без понятной причины. В других случаях, наоборот, предусматривают только минимальный набор без учета возможного дополнительного оборудования. Обоснованный резерв должен опираться на планы оснащения и модернизации, а не формироваться случайно.
Отдельно стоит учитывать взаимодействие со смежными инженерными системами. Настенные медицинские консоли подключаются к инфраструктуре здания, поэтому изменения в их конфигурации могут затрагивать трубопроводы медицинских газов, электроснабжение и информационные сети.
По этой причине окончательную комплектацию целесообразно согласовывать между специалистами, отвечающими за медицинское оборудование и инженерные разделы проекта. Российский производитель ООО «Медисанавест» выпускает настенные и потолочные медицинские консоли на собственном производстве в Калининградской области и работает с оборудованием для систем медицинского газоснабжения. Привлечение производителя на этапе проработки технического задания позволяет сопоставить требуемую конфигурацию изделия с проектными условиями объекта.
